1TE – multi-services 1 tresse textile

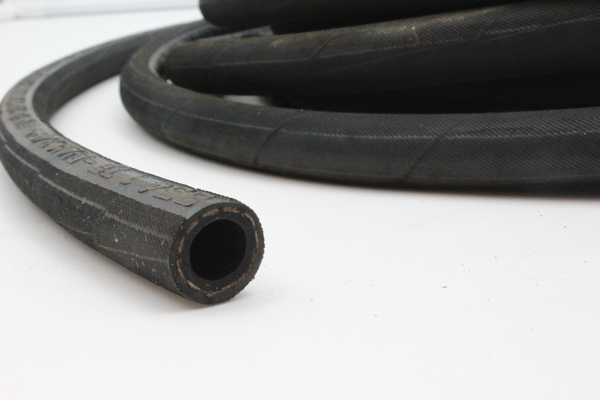

Le tuyau hydraulique tressé textile 1TE Multiservices est utilisé pour le passage d’huiles hydrauliques, minérales, eau, air, hydrocarbures.
On le retrouve sur des circuits hydrauliques à basse pression.
Ce tuyau tressé textile est disponible en diamètre 3/16 à 1″.
Il répond aux normes EN854 / 1TE
|
Référence |
Désignation |
Ø intérieur |
Ø extérieur |
Pression de service |
Pression d’éclatement |
Rayon de courbure |
Poids |
||||
|
module |
inch |
mm |
mm |
bar |
psi |
bar |
psi |
mm |
kg/m |
||
|
1TE0503 |
1TE 3/16 |
03 |
3/16″ |
4,80 |
10,70 |
25 |
363 |
230 |
1450 |
35 |
0,10 |
|
1TE0604 |
1TE 1/4 |
04 |
1/4″ |
6,40 |
12,30 |
25 |
363 |
180 |
1450 |
45 |
0,11 |
|
1TE0805 |
1TE 5/16 |
05 |
5/16″ |
8,00 |
13,90 |
20 |
290 |
180 |
1160 |
65 |
0,13 |
|
1TE1006 |
1TE 3/8 |
06 |
3/8″ |
9,50 |
15,50 |
20 |
290 |
170 |
1160 |
75 |
0,16 |
|
1TE1208 |
1TE 1/2 |
08 |
1/2″ |
12,70 |
19,00 |
16 |
232 |
160 |
928 |
90 |
0,20 |
|
1TE1610 |
1TE 5/8 |
10 |
5/8″ |
16,00 |
22,60 |
16 |
232 |
130 |
928 |
115 |
0,26 |
|
1TE2012 |
1TE 3/4 |
12 |
3/4″ |
19,00 |
25,80 |
12 |
174 |
120 |
696 |
135 |
0,31 |
|
1TE2516 |
1TE 1″ |
16 |
1″ |
25,40 |
33,20 |
12 |
174 |
95 |
696 |
165 |
0,46 |
| Tube | Caoutchouc spécial synthétique résistant aux huiles hydrauliques |
|---|---|
| Armature | 1 tresse textile très résistante |
| Revêtement | Caoutchouc spécial synthétique résistant à l'ozone, aux huiles, carburants et agents |
| Norme | EN 854 / 1TE |
| Température en continu | -40°C / +100°C |
