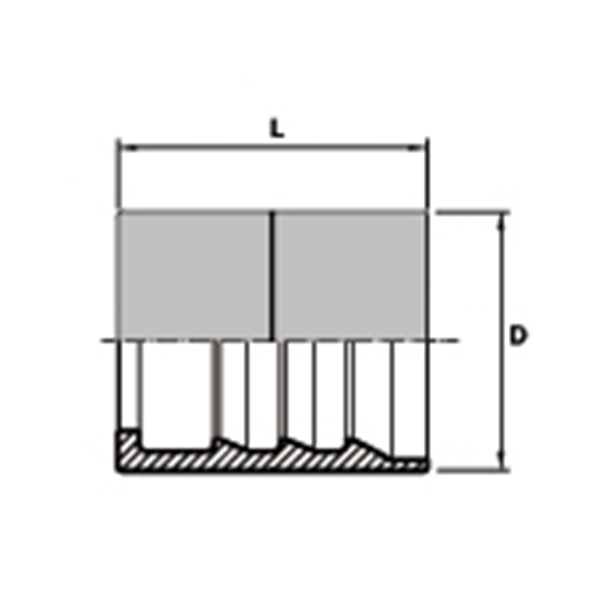

Les douilles à sertir avec dénudage, aussi appelé « jupes », permettent de sertir des tuyaux de 1 tresse au 4 nappes avec des embouts standards.
La longueur de dénudage est déterminé sur notre tableau de sertissage.
Ces douilles se positionnent après avoir dénudé le l’extérieur du tuyau.
|
Référence |
Désignation |
S (Int. Tuyaux ) |
Dimensions |
|||
|
module |
inch |
mm |
D (mm) |
L (mm) |
||
|
DSD1000503 |
DSD 104 |
03 |
3/16″ |
4,80 |
17,00 |
26,50 |
|
DSD1000604 |
DSD 106 |
04 |
1/4″ |
6,35 |
20,00 |
29,50 |
|
DSD1000805 |
DSD 108 |
05 |
5/16″ |
8,00 |
22,00 |
29,50 |
|
DSD1001006 |
DSD 110 |
06 |
3/8″ |
9,50 |
24,00 |
32,00 |
|
DSD1001208 |
DSD 113 |
08 |
1/2″ |
12,70 |
29,00 |
34,00 |
|
DSD1001610 |
DSD 116 |
10 |
5/8″ |
15,90 |
32,00 |
37,00 |
|
DSD1002012 |
DSD 119 |
12 |
3/4″ |
19,00 |
36,00 |
43,00 |
|
DSD1002516 |
DSD 125 |
16 |
1″ |
25,40 |
43,00 |
50,00 |
|
DSD1003220 |
DSD 132 |
20 |
1″1/4 |
31,80 |
52,00 |
57,00 |
|
DSD1003824 |
DSD 138 |
24 |
1″1/2 |
38,10 |
57,00 |
63,00 |
|
DSD1005032 |
DSD 150 |
32 |
2″ |
50,80 |
70,00 |
78,00 |
