Acier PTFE Lisse
7 mars 2017
Pour tuyaux 4SP – 4SH
7 mars 2017
Pour tuyaux 2ST
Les douilles à sertir avec dénudage, aussi appelé « jupes », permettent de sertir des tuyaux de 1 tresse au 4 nappes avec des embouts standards.
La longueur de dénudage est déterminé sur notre tableau de sertissage.
Ces douilles se positionnent après avoir dénudé le l’extérieur du tuyau.
|

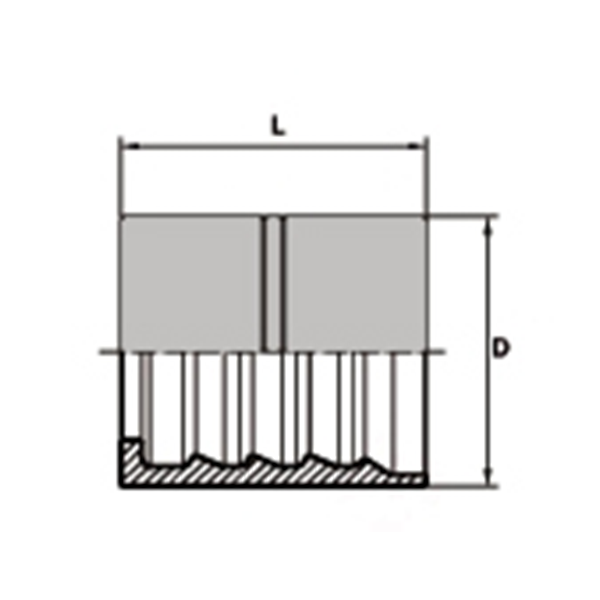

Référence |
Désignation |
S (Int. Tuyaux ) |
Dimensions |
|||
|
module |
inch |
mm |
D (mm) |
L (mm) |
||
|
DSD2000503 |
DSD 204 |
03 |
3/16″ |
4,80 |
20,00 |
27,00 |
|
DSD2000604 |
DSD 206 |
04 |
1/4″ |
6,35 |
22,00 |
30,00 |
|
DSD2000805 |
DSD 208 |
05 |
5/16″ |
8,00 |
24,00 |
30,00 |
|
DSD2001006 |
DSD 210 |
06 |
3/8″ |
9,50 |
26,00 |
32,00 |
|
DSD2001208 |
DSD 213 |
08 |
1/2″ |
12,70 |
30,00 |
34,00 |
|
DSD2001610 |
DSD 216 |
10 |
5/8″ |
15,90 |
34,00 |
37,00 |
|
DSD2002012 |
DSD 219 |
12 |
3/4″ |
19,00 |
38,00 |
43,00 |
|
DSD2002516 |
DSD 225 |
16 |
1″ |
25,40 |
46,00 |
50,00 |
|
DSD2003220 |
DSD 232 |
20 |
1″1/4 |
31,80 |
56,00 |
59,00 |
|
DSD2003824 |
DSD 238 |
24 |
1″1/2 |
38,10 |
62,00 |
63,00 |
|
DSD2005032 |
DSD 250 |
32 |
2″ |
50,80 |
75,00 |
79,00 |
