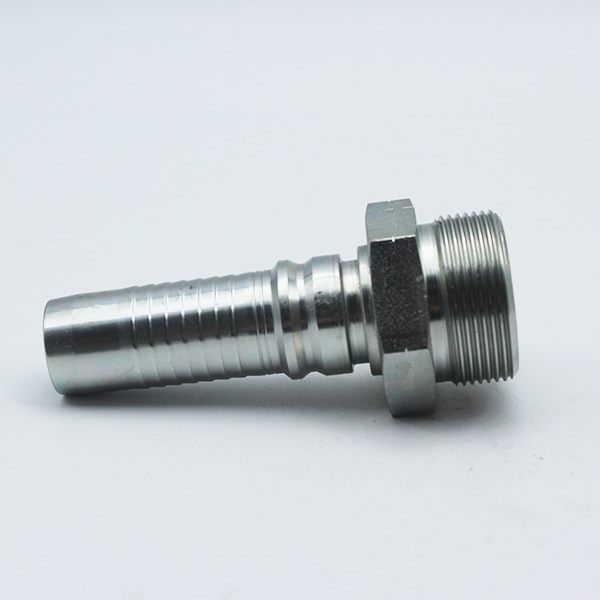

Métrique Double accrochage
Les embouts à sertir de filetage métrique cône 24°, dite série S, sont particulièrement utilisés dans le transfert d’huiles hydrauliques des engins de manutentions et le matériel agricole en haute pression.
Norme DIN 20066
Description
|
Référence |
Désignation |
Int. Tuyaux |
Dimensions |
||||
|
Module |
Inch |
mm |
Filetage |
D.E. |
Tube |
||
|
IEMAS00824 |
IN 13 EMA 16S |
08 |
1/2″ |
12,70 |
M24X150 |
24,00 |
16,00 |
|
IEMAS01030 |
IN 16 EMA 20S |
10 |
5/8″ |
15,90 |
M30X200 |
30,00 |
20,00 |
|
IEMAS01230 |
IN 19 EMA 20S |
12 |
3/4″ |
19,00 |
M30X200 |
30,00 |
20,00 |
|
IEMAS01236 |
IN 19 EMA 25S |
12 |
3/4″ |
19,00 |
M36X200 |
36,0 |
25,00 |
|
IEMAS01636 |
IN 25 EMA 25S |
16 |
1″ |
25,40 |
M36X200 |
36,0 |
25,00 |
|
IEMAS01642 |
IN 25 EMA 30S |
16 |
1″ |
25,40 |
M42X200 |
42,00 |
30,00 |
|
IEMAS02042 |
IN 32 EMA 30S |
20 |
1″1/4 |
31,80 |
M42X200 |
42,00 |
30,00 |
|
IEMAS02052 |
IN 32 EMA 38S |
20 |
1″1/4 |
31,80 |
M52X200 |
52,00 |
38,00 |
|
IEMAS02452 |
IN 38 EMA 38S |
24 |
1″1/2 |
38,10 |
M52X200 |
52,00 |
38,00 |
