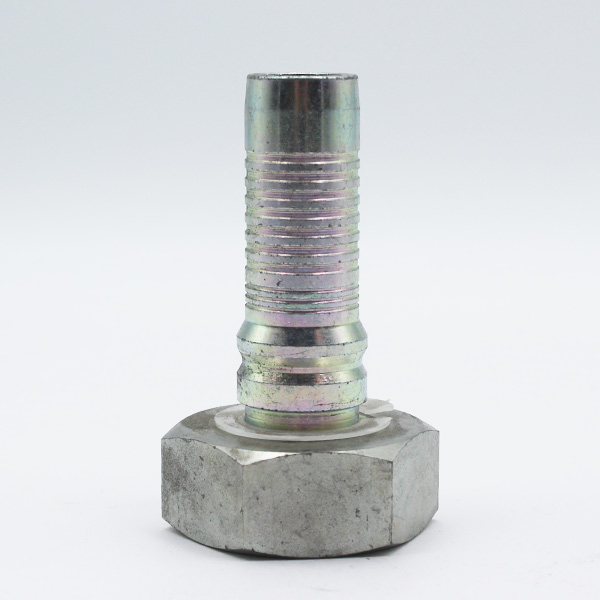

Femelle droit
Les embouts à sertir Interlock de filetage métrique cône 24°, dite série GAZ, sont particulièrement utilisés dans le transfert d’huiles hydrauliques des engins de manutentions et le matériel agricole en basse et moyenne pression.
Ils devront être serti à votre flexible, à l’aide d’une sertisseuse hydraulique et de douilles à sertir interlock (aussi appelées jupes).

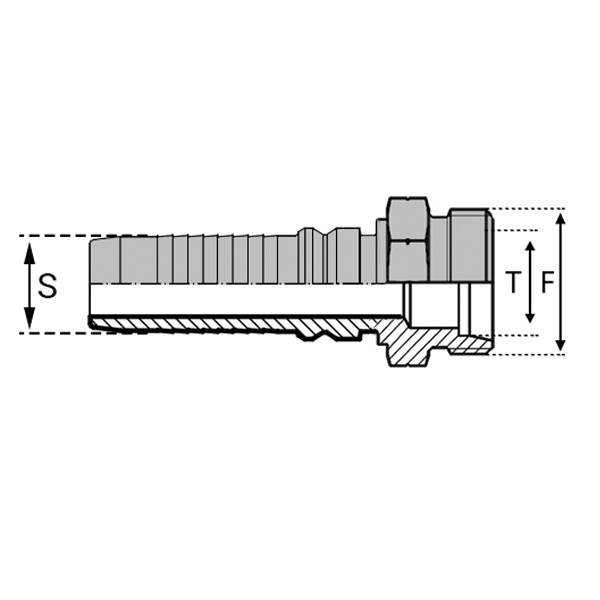

Description
|
Référence |
Désignation |
Int. Tuyaux |
Dimensions |
||||
|
Module |
Inch |
mm |
Filetage |
D.I. |
Tube |
||
|
IFCG000824 |
IN 13 FCG 17 |
08 |
1/2″ |
12,70 |
M24X150 |
22,50 |
16,90 |
|
IFCG001030 |
IN 16 FCG 21 |
10 |
5/8″ |
15,90 |
M30X150 |
28,50 |
21,30 |
|
IFCG001236 |
IN 19 FCG 27 |
12 |
3/4″ |
19,00 |
M36X150 |
34,50 |
26,80 |
|
IFCG001645 |
IN 25 FCG 33 |
16 |
1″ |
25,40 |
M45X150 |
43,50 |
33,70 |
|
IFCG002052 |
IN 32 FCG 42 |
20 |
1″1/4 |
31,80 |
M52X150 |
50,50 |
42,60 |
|
IFCG002458 |
IN 38 FCG 49 |
24 |
1″1/2 |
38,10 |
M58X200 |
56,00 |
48,50 |
