Également appelé raccord pompier, le raccord symétrique Guillemin est le raccord le plus utilisé en France.
On le trouve dans différents domaines d’applications comme la chimie, la pétrochimie, les industries alimentaires, le transport ou l’agriculture.

Les raccords symétriques Guillemin existent en 4 matières différentes :

• Aluminium : AL-A356 AS7G avec traitement T6
• Inox : CF8M AISI316 / 1.4401
• Alliage Cuivreux : BR57-3
• Polypropylène : chargé fibre de verre entre 25% et 30%

Nos raccords sont montés avec des joints en NBR.

Tous nos demi-raccords symétriques Guillemin sont conformes à la norme NF E 29-572 / NF EN 14420-8.

La composition des raccords Guillemin

• 2 oreilles renforcées pour une meilleure résistance aux chocs
• Joint d’étanchéité carré
• Douille usinée longue avec usinage spécial pour ne pas blesser les tubes
  des tuyaux au sertissage
• Collerette d’accroche pour montage collier demi-coquille ou jupe crantée
• Ébavurage de la douille pour éviter les zones de rétention après sertissage
• Verrou renforcé pour une meilleure accroche au serrage
• Épaisseur importante des raccords pour une meilleure résistance à l’abrasion
• Intérieur lisse sans zone de rétention

La pression de service pour les raccords Guillemin

Pour les raccords Guillemin en alu, inox ou bronze :

• Pression de service : 16 bar
• Pression d’épreuve : 32 bar
• Pression d’éclatement : 50 bar

Pour les raccords Guillemin polypropylène :

• Pression de service : 6 bar
• Pression d’épreuve : 9 bar
• Pression d’éclatement : 15 bar

La gamme des raccords Guillemin

Dans cette gamme de raccords industriels, il existe :

• Les raccords à douille annelée : A sertir sur des tuyaux. Ils peuvent être montés avec des jupes embouties, des colliers tourillon, du feuillard, voir même avec des jupes crantées.
• Les raccords filetés mâle et taraudés femelle : ils existent avec ou sans verrou en filetage BSP (NPT sur demande).
• Les raccords à souder : plus souvent usinés en BW, ils peuvent être usinés en SW sur demande.
• Les bouchons : existent avec ou sans verrou, ainsi qu’à poignée.
• Les réductions : utilisées pour passer d’une taille à une autre.

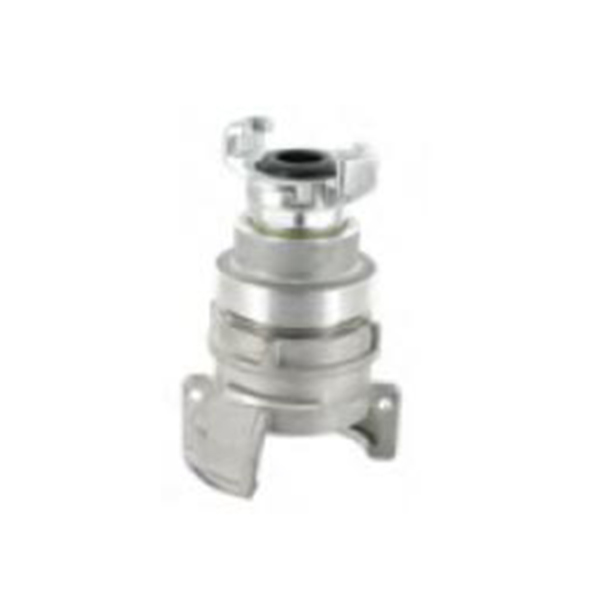

• Les adaptateurs : pour passer d’un raccord symétrique à une autre famille de raccords (Express, Tankwagen, Storz ou autre)
