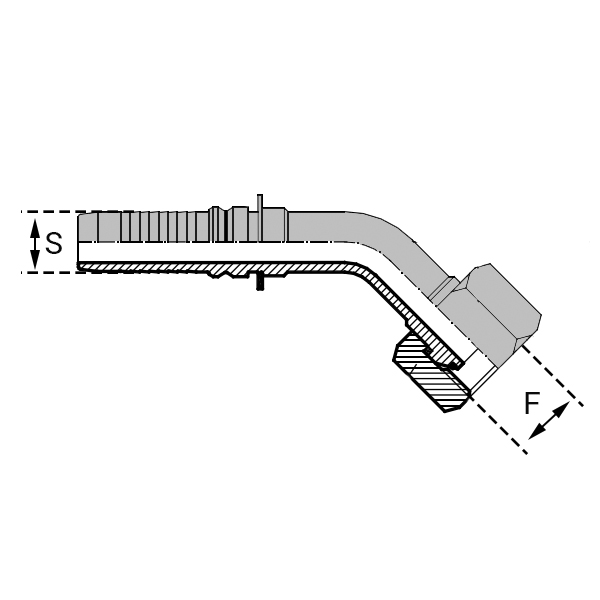

Femelle coude 45°
Les embouts à sertir Interlock ‘’BSP’’ cône à 60°(double accrochage) sont particulièrement utilisés dans le transfert d’huiles hydrauliques des engins de manutentions, BTP et matériel agricole pour la très haute pression.
Ils devront être serti à votre flexible, à l’aide d’une sertisseuse hydraulique et de douilles à sertir interlock (aussi appelées jupes).
|
Référence |
Désignation |
Int. Tuyaux |
Dimensions |
|||||
|
Module |
Inch |
mm |
Filetage |
F/p |
Pas |
D.I. |
||
|
IFBSP40808 |
IN 13 FBSP 1/2 45 DKO |
08 |
1/2″ |
12,70 |
1/2-(15X21) |
14,00 |
1,814 |
18,63 |
|
IFBSP41212 |
IN 19 FBSP 3/4 45 DKO |
12 |
3/4″ |
19,00 |
3/4-(21X27) |
14,00 |
1,814 |
24,12 |
|
IFBSP41616 |
IN 25 FBSP 1″ 45 DKO |
16 |
1″ |
25,40 |
1″-(26X34) |
11,00 |
2,309 |
30,29 |
|
IFBSP41620 |
IN 25 FBSP 1″1/4 45 DKO |
16 |
1″ |
25,40 |
1″1/4-(33X42) |
11,00 |
2,309 |
38,95 |
|
IFBSP42020 |
IN 32 FBSP 1″1/4 45 DKO |
20 |
1″1/4 |
31,80 |
1″1/4-(33X42) |
11,00 |
2,309 |
38,95 |
|
IFBSP42424 |
IN 38 FBSP 1″1/2 45 DKO |
24 |
1″1/2 |
38,10 |
1″1/2-(40X49) |
11,00 |
2,309 |
44,84 |
|
IFBSP43232 |
IN 50 FBSP 2″ 45 DKO |
32 |
2″ |
50,80 |
2″-(50X60) |
11,00 |
2,309 |
56,65 |
