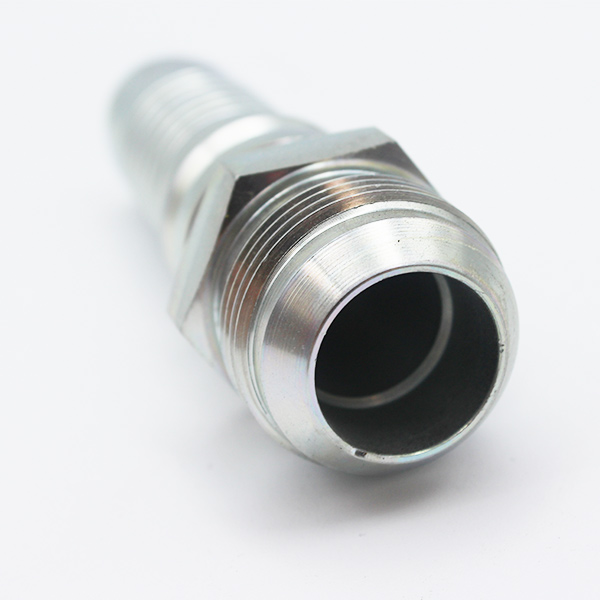

Mâle droit
Les embouts à sertir Interlock ‘’JIC’’ cône à 74° (double accrochage) sont particulièrement utilisés dans le transfert d’huiles hydrauliques des engins de manutentions, BTP et matériel agricole pour la très haute pression.
Ils devront être serti à votre flexible, à l’aide d’une sertisseuse hydraulique et de douilles à sertir interlock (aussi appelées jupes).
|
Référence |
Désignation |
Int. Tuyaux |
Dimensions |
|||||
|
Module |
Inch |
mm |
Filetage |
F/p |
Pas |
D.E. |
||
|
IMJI001012 |
IN 16 MJI 1″1/16 |
10 |
5/8″ |
15,90 |
1″1/16 |
12,00 |
2,116 |
26,98 |
|
IMJI001212 |
IN 19 MJI 1″1/16 |
12 |
3/4″ |
19,00 |
1″1/16 |
12,00 |
2,116 |
26,98 |
|
IMJI001214 |
IN 19 MJI 1″3/16 |
12 |
3/4″ |
19,00 |
1″3/16 |
12,00 |
2,116 |
30,16 |
|
IMJI001216 |
IN 19 MJI 1″5/16 |
12 |
3/4″ |
19,00 |
1″5/16 |
12,00 |
2,116 |
33,33 |
|
IMJI001616 |
IN 25 MJI 1″5/16 |
16 |
1″ |
25,40 |
1″5/16 |
12,00 |
2,116 |
33,33 |
|
IMJI001620 |
IN 25 MJI 1″5/8 |
16 |
1″ |
25,40 |
1″5/8 |
12,00 |
2,116 |
41,27 |
|
IMJI002020 |
IN 32 MJI 1″5/8 |
20 |
1″1/4 |
31,80 |
1″5/8 |
12,00 |
2,116 |
41,27 |
|
IMJI002024 |
IN 32 MJI 1″7/8 |
20 |
1″1/4 |
31,80 |
1″7/8 |
12,00 |
2,116 |
47,62 |
|
IMJI002424 |
IN 38 MJI 1″7/8 |
24 |
1″1/2 |
38,10 |
1″7/8 |
12,00 |
2,116 |
47,62 |
|
IMJI003232 |
IN 50 MJI 2″1/2 |
32 |
2″ |
50,80 |
2″1/2 |
12,00 |
2,116 |
63,50 |
