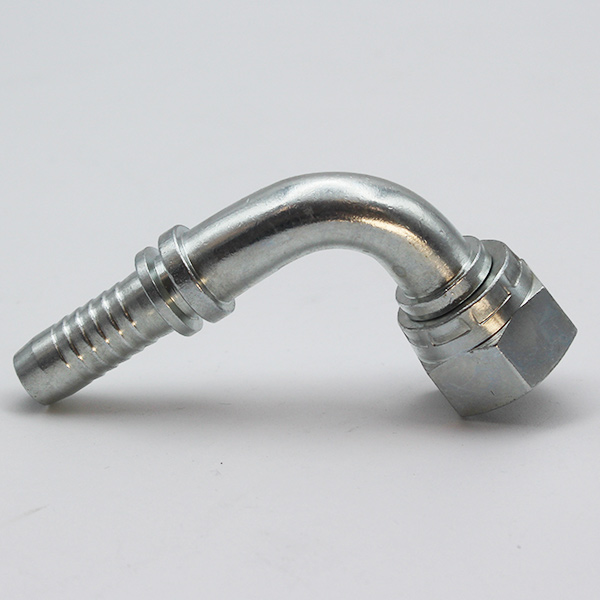

Femelle gaz cylindrique BSPP FACE PLANE coudé 90°
L’embout à sertir de filetage BSP à face plane est particulièrement utilisé dans le transfert d’huiles hydrauliques des engins de manutentions, lavage, poids lourd, matériel agricole…
Son étanchéité se fait avec un joint.
|
Référence |
Désignation |
S (Int. Tuyaux (Nipple)) |
Filetage F |
|||
|
module |
inch |
mm |
inch |
mm |
||
|
STGP900404 |
S 06 TGP 1/4 90 |
04 |
1/4″ |
6,35 |
1/4-(08X13) |
11,44 |
|
STGP900506 |
S 08 TGP 3/8 90 |
05 |
5/16″ |
8,00 |
3/8-(12X17) |
14,95 |
|
STGP900508 |
S 08 TGP 1/2 90 |
05 |
5/16″ |
8,00 |
1/2-(15X21) |
18,63 |
|
STGP900606 |
S 10 TGP 3/8 90 |
06 |
3/8″ |
9,50 |
3/8-(12X17) |
14,95 |
|
STGP900608 |
S 10 TGP 1/2 90 |
06 |
3/8″ |
9,50 |
1/2-(15X21) |
18,63 |
|
STGP900808 |
S 13 TGP 1/2 90 |
08 |
1/2″ |
12,70 |
1/2-(15X21) |
18,63 |
|
STGP900812 |
S 13 TGP 3/4 90 |
08 |
1/2″ |
12,70 |
3/4-(21X27) |
24,12 |
|
STGP901008 |
S 16 TGP 1/2 90 |
10 |
5/8″ |
15,90 |
1/2-(15X21) |
18,63 |
|
STGP901012 |
S 16 TGP 3/4 90 |
10 |
5/8″ |
15,90 |
3/4-(21X27) |
24,12 |
|
STGP901212 |
S 19 TGP 3/4 90 |
12 |
3/4″ |
19,00 |
3/4-(21X27) |
24,12 |
|
STGP901616 |
S 25 TGP 1″ 90 |
16 |
1″ |
25,40 |
1″-(26X34) |
30,29 |
|
STGP902020 |
S 32 TGP 1″1/4 90 |
20 |
1″1/4 |
31,80 |
1″1/4-(33X42) |
38,95 |
