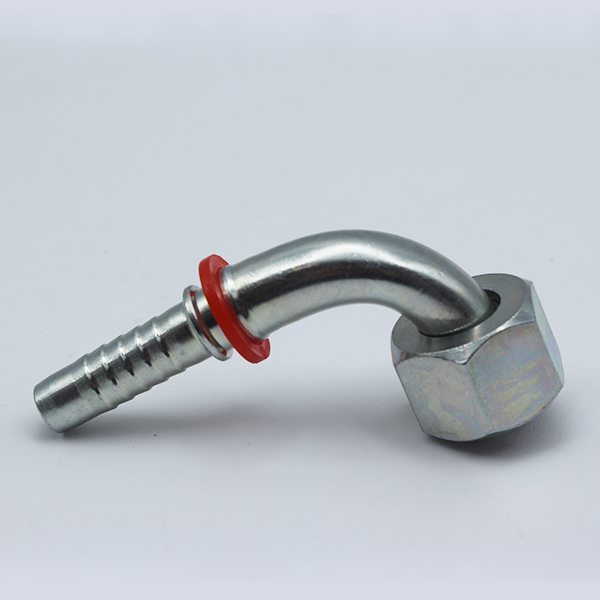

Série S – femelle 90° o’ring
Les embouts à sertir DIN FORTE filetage métrique cône à 24°, dite série lourde, sont les plus retrouvés dans le dépannage hydraulique des engins de forage, travaux publics, levage, l’industrie et aussi dans la réparation navale.
En effet, ils possèdent une forte tenue à la pression.
|
Référence |
Désignation |
S (Int. Tuyaux (Nipple)) |
Filetage |
Tube |
||
|
module |
inch |
mm |
||||
|
SFCAS90314 |
S 04 FCAO 06S 90 |
03 |
3/16″ |
4,80 |
M14X150 |
6,00 |
|
SFCAS90316 |
S 04 FCAO 08S 90 |
03 |
3/16″ |
4,80 |
M16X150 |
8,00 |
|
SFCAS90414 |
S 06 FCAO 06S 90 |
04 |
1/4″ |
6,35 |
M14X150 |
6,00 |
|
SFCAS90416 |
S 06 FCAO 08S 90 |
04 |
1/4″ |
6,35 |
M16X150 |
8,00 |
|
SFCAS90418 |
S 06 FCAO 10S 90 |
04 |
1/4″ |
6,35 |
M18X150 |
10,00 |
|
SFCAS90420 |
S 06 FCAO 12S 90 |
04 |
1/4″ |
6,35 |
M20X150 |
12,00 |
|
SFCAS90516 |
S 08 FCAO 08S 90 |
05 |
5/16″ |
8,00 |
M16X150 |
8,00 |
|
SFCAS90518 |
S 08 FCAO 10S 90 |
05 |
5/16″ |
8,00 |
M18X150 |
10,00 |
|
SFCAS90520 |
S 08 FCAO 12S 90 |
05 |
5/16″ |
8,00 |
M20X150 |
12,00 |
|
SFCAS90618 |
S 10 FCAO 10S 90 |
06 |
3/8″ |
9,50 |
M18X150 |
10,00 |
|
SFCAS90620 |
S 10 FCAO 12S 90 |
06 |
3/8″ |
9,50 |
M20X150 |
12,00 |
|
SFCAS90622 |
S 10 FCAO 14S 90 |
06 |
3/8″ |
9,50 |
M22X150 |
14,00 |
|
SFCAS90624 |
S 10 FCAO 16S 90 |
06 |
3/8″ |
9,50 |
M24X150 |
16,00 |
|
SFCAS90822 |
S 13 FCAO 14S 90 |
08 |
1/2″ |
12,70 |
M22X150 |
14,00 |
|
SFCAS90824 |
S 13 FCAO 16S 90 |
08 |
1/2″ |
12,70 |
M24X150 |
16,00 |
|
SFCAS90830 |
S 13 FCAO 20S 90 |
08 |
1/2″ |
12,70 |
M30X200 |
20,00 |
|
SFCAS91024 |
S 16 FCAO 16S 90 |
10 |
5/8″ |
15,90 |
M24X150 |
16,00 |
|
SFCAS91030 |
S 16 FCAO 20S 90 |
10 |
5/8″ |
15,90 |
M30X200 |
20,00 |
|
SFCAS91230 |
S 19 FCAO 20S 90 |
12 |
3/4″ |
19,00 |
M30X200 |
20,00 |
|
SFCAS91236 |
S 19 FCAO 25S 90 |
12 |
3/4″ |
19,00 |
M36X200 |
25,00 |
|
SFCAS91636 |
S 25 FCAO 25S 90 |
16 |
1″ |
25,40 |
M36X200 |
25,00 |
|
SFCAS91642 |
S 25 FCAO 30S 90 |
16 |
1″ |
25,40 |
M42X200 |
30,00 |
|
SFCAS92042 |
S 32 FCAO 30S 90 |
20 |
1″1/4 |
31,80 |
M42X200 |
30,00 |
|
SFCAS92052 |
S 32 FCAO 38S 90 |
20 |
1″1/4 |
31,80 |
M52X200 |
38,00 |
|
SFCAS92452 |
S 38 FCAO 38S 90 |
24 |
1″1/2 |
38,10 |
M52X200 |
38,00 |
